Questa sezione si occupa del controllo termico e delle relative leggi di controllo.

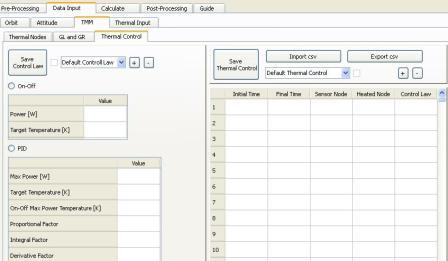

Come visualizzato in Figura 1, la schermata del programma Spazio relativa al Controllo Termico è divisa in due parti:
1. Leggi di Controllo Termico
2. Controlli Termici
Figura 1
Leggi di Controllo Termico
Nella parte sinistra della schermata sono presenti 3 bottoni, un check box, un combo box, due radio button e due tabelle.
Con il bottone + è possibile generare una nuova Legge di Controllo Termico.
Una volta premuto sarà necessario inserire nel combo box il nome della legge creata.
Con il tasto meno è possibile cancellare una legge di controllo termico, una dipendenza potrebbe essere rilevata.
Con il combo box è possibile visualizzare i dati relativi ad una legge creata in precedenza.
Se il check box è spuntato la legge è stata salvata in precedenza e ha dei dati ad essa associati.
Con il bottone Save Control Law è possibile salvare i dati inseriti, una dipendenza potrebbe essere rilevata.
I radio button sono mutualmente esclusivi.
Per salvare una legge di controllo è necessario che uno dei due radio button sia selezionato.
I dati della Tabella relativa al radio button selezionato devono essere tutti convertibili in numero e maggiori di zero, altrimenti un errore viene mostrato.
Controlli Termici
Nella parte destra della schermata sono presenti 5 bottoni, un combo box, un check box e una tabella.
Con il bottone + è possibile generare un nuovo Controllo Termico.
Una volta premuto sarà necessario inserire nel combo box il nome del controllo creato.
Con il tasto meno è possibile cancellare un controllo termico, una dipendenza potrebbe essere rilevata.
Vi sono altresì due tasti per l’importazione e l’esportazione dei dati della Tabella da e verso file csv.
Con il combo box è possibile visualizzare i dati relativi ad un controllo creato in precedenza.
Se il check box è spuntato il controllo è stato salvato in precedenza e ha dei dati ad esso associati.
Con il bottone Save Thermal Control possibile salvare i dati inseriti, una dipendenza potrebbe essere rilevata.
Inserimento dei dati relativi ai Controlli Termici
Le seguenti considerazioni sono relative ad ogni riga della Tabella della parte destra di Figura 1.
Se i cinque campi sono vuoti la riga non viene considerata.
I primi quattro campi devono essere convertibili in numero.
Il primo campo deve essere maggiore o uguale a zero.
Il secondo campo deve essere maggiore del primo campo.
Le parti di intervallo di tempo definito dai primi due campi non comprese nell’intervallo di tempo usato nel calcolo delle Temperature non vengono considerate.
Il terzo e quarto campo devono essere maggiori di zero.
Se un nodo termico inserito nel terzo campo e/o nel quarto campo non viene definito né in un set di TMM Nodes né in un Thermal Model, un errore sarà mostrato nella generazione del Thermal Input.
Il terzo e quarto campo possono contenere lo stesso nodo termico.
Il quinto campo deve contenere una Legge di Controllo Termico generata e salvata in precedenza, ovvero il check box della parte sinistra di Figura 1 deve essere spuntato se nel relativo combo box è selezionato la Legge di Controllo Termico inserita nel quinto campo.
