Calculate
Calculate

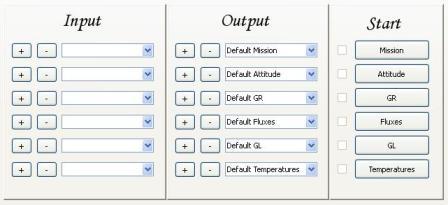

Nelle figura 1 è rappresentata la schermata per il calcolo delle grandezze che il programma Spazio si presuppone lo scopo di produrre.
In particolare è possibile il calcolo di:
1. Mission
2. Attitude
3. GR
4. Fluxes
5. GL (non ancora supportato)
6. Temperature
Si può notare dalla Figura 1 che per ogni tipo di simulazione sono presenti:
1. Input
2. Output
3. Start
Figura 1
INPUT
E’sufficiente premere il Bottone + per caricare gli Input, il Bottone - per cancellarli.
Gli Input vengono caricati dai Combo Box delle rispettive Analisi se i Check Box corrispondenti sono spuntati, altrimenti un messaggio di errore viene mostrato.
Nel caso vengano premuti i Bottoni della sezione Input una dipendenza potrebbe essere rilevata.
La Tabella 1 mostra per ogni tipo di Analisi gli Input corrispondenti.
Tabella 1
OUTPUT
Premendo il Bottone + viene creato un nuovo Output.
E’necessario compilare il Combo Box degli Output per definire il nome del nuovo Output.
Una volta creato il nuovo Output di default esso è privo di Input e il corrispondente Check Box nella sezione Start non è spuntato.
Premendo il Bottone - viene cancellato l’Output, in questo caso una dipendenza potrebbe essere rilevata.
Scegliendo un Output con il Combo Box, i rispettivi Input vengo caricati nel Combo Box della sezione Input e il Check Box della sezione Start viene spuntato se l’Output è già stato processato.
START
Una volta inseriti i dati di Input è possibile lanciare la simulazione con il Bottone della sezione Start.
Se non sono presenti Input un messaggio di errore viene mostrato.
Una volta lanciata l’Analisi l’Output viene processato e il Check Box della sezione Start viene spuntato.
Se il Check Box è spuntato la pressione del Bottone della sezione Start non sortisce alcun effetto.
Se l’Analisi è GR, Fluxes o Temperature, una Progress Bar indica la percentuale di completamento dell’Analisi.
